Công Thức Tính Tiết Diện Dây Dẫn 3 Pha Theo Công Suất (Chuẩn Kỹ Thuật 2026)

Trong hệ thống điện 3 pha, việc tính toán và lựa chọn tiết diện dây dẫn là bước sống còn để đảm bảo hệ thống vận hành an toàn. Dây dẫn quá nhỏ dẫn đến quá tải, sụt áp và nguy cơ chập cháy; dây dẫn quá lớn lại gây lãng phí chi phí đầu tư.

Vậy, làm thế nào để tính toán chính xác trong năm 2026? Hãy cùng Dianyo Powergen đi tìm lời giải đáp.

1. Công thức tính tiết diện dây dẫn 3 pha theo công suất

Bước 1: Tính dòng điện (I)

Công thức tính dòng điện trong hệ thống điện 3 pha:

I = P / (√3 × U × cosφ × η)

Trong đó:

I: Dòng điện (A)
P: Công suất tải (W)
U: Điện áp pha – pha (380V hoặc 400V)
cosφ: Hệ số công suất (thường lấy 0.85 – 0.9)
η: Hiệu suất thiết bị (thường lấy 0.85 – 0.9)

Bước 2: Tính tiết diện dây dẫn (S)

Sau khi xác định được dòng điện I:

S = I / J

Trong đó:

S: Tiết diện dây dẫn (mm²)
J: Mật độ dòng điện cho phép (A/mm²)

Giá trị tham khảo:

Dây đồng: J ≈ 6 A/mm²
Dây nhôm: J ≈ 4.5 A/mm²

Ví dụ thực tế

Thiết bị có:

Công suất: 15.000 W (15 kW)
Điện áp: 400 V
cosφ = 0.9
η = 0.85

Tính dòng điện:

I = 15.000 / (1.732 × 400 × 0.9 × 0.85) ≈ 28.3 A

Chọn dây đồng:

S = 28.3 / 6 ≈ 4.71 mm²

2. Bảng tra tiết diện dây dẫn 3 pha (Tham khảo 2026)

Dưới đây là bảng tra nhanh cho động cơ 3 pha điện áp $380V - 400V$ :

Công suất (kW)	Dòng định mức (A)	Tiết diện dây đồng (mm2)
0.75	1.5	1.5
2.2	4.5	2.5
5.5	11.0	4.0
11.0	22.0	6.0
18.5	36.0	10.0
30.0	58.0	16.0
55.0	105.0	35.0

Lưu ý: Bảng trên chỉ mang tính chất tham khảo. Trong thực tế, cần tính đến chiều dài đường dây (sụt áp) và phương thức lắp đặt (đi âm tường hay đi nổi).

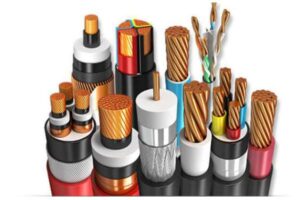

3. Các loại cáp điện phổ biến trong công nghiệp 2026

Việc chọn đúng loại dây dẫn cũng quan trọng không kém việc tính toán tiết diện:

Dây đơn/Dây mềm: Dùng cho đấu nối tủ điện, thiết bị điện cầm tay.
Cáp điện lực (Power Cable) lõi đồng/nhôm: Lớp vỏ cách điện PVC hoặc XLPE, chịu lực tốt, chống tác động môi trường. Đây là “xương sống” trong các nhà xưởng, tòa nhà.
Cáp ngầm/Cáp bọc giáp: Dùng cho các môi trường đòi hỏi sự bảo vệ cơ học cao hoặc chôn trực tiếp dưới đất.

4. Lưu ý “vàng” khi chọn dây dẫn 3 pha

Dự phòng công suất: Luôn chọn tiết diện dây dẫn lớn hơn mức tính toán từ 15-20% để đón đầu việc nâng cấp máy móc hoặc sự gia tăng tải trong tương lai.
Độ sụt áp: Với khoảng cách đường dây từ $50m - 100m$ trở lên, cần tính toán độ sụt áp để tránh việc điện áp cuối nguồn quá thấp, gây hại cho motor.
Tiêu chuẩn chất lượng: Chỉ sử dụng dây dẫn của các thương hiệu uy tín (Cadivi, LS, Cadisun…) có đầy đủ chứng chỉ chất lượng.
Điều kiện lắp đặt: Dây đi trong ống gen hoặc chôn ngầm cần tiết diện lớn hơn dây đi nổi để đảm bảo khả năng thoát nhiệt.

5. Tại sao nên để Dianyo Powergen tư vấn cho hệ thống của bạn?

Việc tính toán sai tiết diện dây dẫn không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ chập cháy lớn. Với hơn 10 năm kinh nghiệm trong ngành máy phát điện công nghiệp, Dianyo Powergen không chỉ cung cấp máy mà còn hỗ trợ tư vấn thiết kế hệ thống phân phối điện:

Khảo sát công trình thực tế hoàn toàn miễn phí.
Tính toán phụ tải chính xác, đưa ra giải pháp dây dẫn an toàn tuyệt đối.
Cung cấp các dòng máy phát điện chuẩn quốc tế, giúp hệ thống vận hành bền bỉ.
