Máy phát điện xoay chiều 3 pha: Cấu tạo và nguyên lý hoạt động chi tiết

Trong hạ tầng điện công nghiệp, máy phát điện xoay chiều 3 pha đóng vai trò là “xương sống” cung cấp nguồn năng lượng dự phòng cho các nhà máy, bệnh viện và tòa nhà cao tầng. Với khả năng truyền tải công suất lớn và độ ổn định vượt trội, thiết bị này đảm bảo cho các hệ thống máy CNC, trạm bơm và dây chuyền tự động hóa vận hành không gián đoạn.

1. Máy phát điện xoay chiều 3 pha là gì?

Máy phát điện 3 pha là thiết bị biến đổi cơ năng thành điện năng dựa trên hiện tượng cảm ứng điện từ. Thiết bị này tạo ra hệ thống ba dòng điện xoay chiều có cùng biên độ, cùng tần số nhưng lệch pha nhau một góc $120^\circ$ (tương ứng $1/3$ chu kỳ).

Sự kết hợp của ba pha giúp nguồn điện đầu ra luôn duy trì ở mức năng lượng cao, giảm thiểu tối đa hiện tượng sụt áp và tiết kiệm đáng kể tiết diện dây dẫn so với hệ thống 1 pha khi truyền tải cùng một mức công suất.

2. Cấu tạo chi tiết của máy phát điện 3 pha

Hệ thống máy phát điện 3 pha công nghiệp có cấu tạo phức tạp nhưng được phân chia thành hai thành phần chính yếu:

Phần cảm (Rotor)

Là một nam châm điện (được nuôi bởi dòng điện một chiều kích từ) quay quanh một trục cố định. Khi Rotor quay, nó tạo ra từ trường biến thiên quét qua các cuộn dây đặt tại Stator.

Phần ứng (Stator)

Bao gồm 3 cuộn dây quấn giống hệt nhau về số vòng và kích thước, được đặt lệch nhau $120^\circ$ trên vành tròn của vỏ máy. Đây là nơi trực tiếp sinh ra dòng điện xoay chiều 3 pha cung cấp cho tải tiêu thụ.

Các bộ phận phụ trợ quan trọng:

• Bộ điều chỉnh điện áp tự động (AVR): Duy trì điện áp đầu ra ổn định ở mức tiêu chuẩn (380V – 400V).

• Bộ chỉnh lưu: Chuyển đổi một phần điện năng để cung cấp dòng kích từ cho Rotor.

• Hệ thống làm mát: Kết hợp két nước và quạt gió hướng trục để giải nhiệt cho động cơ và đầu phát.

• Hệ thống bạc đạn và vỏ máy: Đảm bảo độ kín khít, giảm rung chấn và bảo vệ các linh kiện nhạy cảm bên trong.

3. Nguyên lý hoạt động

Máy phát điện 3 pha hoạt động dựa trên định luật cảm ứng điện từ Faraday. Quy trình vận hành diễn ra như sau:

1. Tạo từ trường: Khi động cơ nổ (diesel hoặc xăng) vận hành, nó kéo Rotor quay với tốc độ định mức (thường là 1500 RPM cho tần số 50Hz).

2. Biến thiên từ thông: Từ trường từ các cực Bắc (N) và Nam (S) của Rotor quay liên tục, cắt qua các vòng dây của 3 cuộn dây Stator.

3. Sinh suất điện động: Sự biến thiên từ thông tạo ra suất điện động cảm ứng trong các cuộn dây. Do các cuộn dây đặt lệch nhau $120^\circ$, suất điện động sinh ra ở 3 pha cũng sẽ lệch pha nhau một góc hình sin tương ứng.

4. Hình thành dòng điện: Khi nối với phụ tải, dòng điện xoay chiều 3 pha sẽ được truyền dẫn qua hệ thống dây cáp để cung cấp năng lượng cho thiết bị.

4. Phân tích Ưu và Nhược điểm

Ưu điểm

• Hiệu suất vượt trội: Tiết kiệm nhiên liệu và vật liệu dẫn điện hơn so với máy 1 pha có cùng công suất.

• Độ ổn định cao: Cung cấp nguồn điện phẳng, ít gợn sóng, lý tưởng cho các động cơ điện 3 pha tải nặng.

• Khả năng chịu tải: Có thể vận hành liên tục trong điều kiện khắc nghiệt như môi trường nhiệt độ cao hoặc độ ẩm lớn tại các khu công nghiệp.

Nhược điểm

• Kích thước: Trọng lượng lớn và cấu tạo cồng kềnh, yêu cầu diện tích phòng máy đạt chuẩn.

• Chi phí: Giá thành đầu tư ban đầu và chi phí bảo trì chuyên sâu thường cao hơn các dòng máy dân dụng.

5. So sánh máy phát điện 3 pha và 1 pha

Dianyo Powergen – Đối tác nguồn điện dự phòng tin cậy

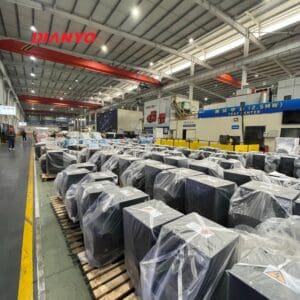

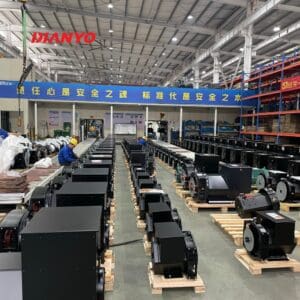

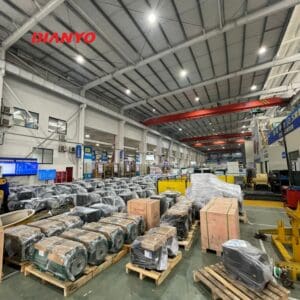

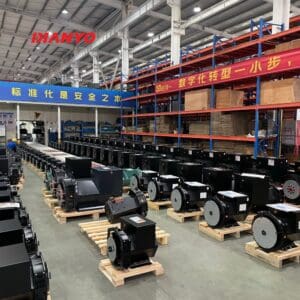

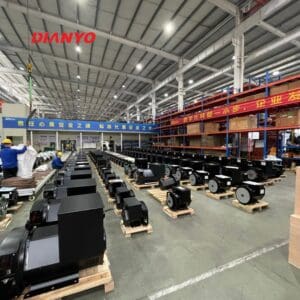

Trung Điện Hà Nội là đơn vị hàng đầu chuyên cung cấp giải pháp máy phát điện 3 pha nhập khẩu chính hãng. Với sự kết hợp từ các thương hiệu động cơ danh tiếng như Yuchai, Cummins, Perkins và đầu phát Dianyo, Leroy-Somer, chúng tôi cam kết mang lại nguồn điện dự phòng an toàn và hiệu quả nhất cho doanh nghiệp.
