Sụt áp là gì? Nguyên nhân, phân loại và giải pháp khắc phục triệt để

Trong vận hành hệ thống điện công nghiệp, hiện tượng sụt áp không chỉ làm giảm hiệu suất máy móc mà còn là “sát thủ thầm lặng” tàn phá tuổi thọ thiết bị. Hiểu rõ sụt áp là gì và cách tính toán thông số này là yêu cầu bắt buộc đối với mọi kỹ thuật viên và chủ đầu tư.

1. Bản chất kỹ thuật của sụt áp (Voltage Drop)

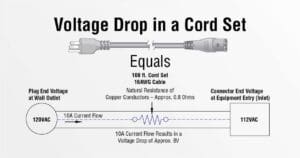

Sụt áp là hiện tượng điện áp tại điểm tiêu thụ thấp hơn điện áp tại nguồn cấp. Khi dòng điện di chuyển qua dây dẫn, nó phải vượt qua điện trở (hoặc trở kháng) của vật liệu. Quá trình này làm tiêu hao một phần năng lượng dưới dạng nhiệt, dẫn đến sự sụt giảm hiệu điện thế.

Nói cách khác, nếu nguồn cấp là 380V nhưng cuối đường dây máy móc chỉ nhận được 360V, thì hệ thống đã bị sụt áp 20V.

2. Dấu hiệu nhận biết hệ thống đang bị sụt áp

Đừng để đến khi máy cháy mới kiểm tra, hãy lưu tâm các dấu hiệu sau:

• Thiết bị vận hành “uể oải”: Đèn mờ, quạt quay chậm, điều hòa khởi động khó khăn.

• Thiết bị nóng bất thường: Khi điện áp thấp, cường độ dòng điện ($I$) thường tăng cao để bù đắp công suất, gây quá nhiệt.

• Lỗi hệ thống vào giờ cao điểm: Điện yếu rõ rệt khi các nhà máy xung quanh cùng vận hành.

• Máy phát điện/Động cơ bị rung giật: Dấu hiệu của việc thiếu hụt áp lực điện để duy trì mô-men xoắn.

3. Nguyên nhân gây sụt áp thường gặp

Có 4 “thủ phạm” chính gây ra tình trạng này:

1. Dây dẫn quá dài hoặc tiết diện quá nhỏ: Điện trở tỉ lệ thuận với chiều dài và tỉ lệ nghịch với tiết diện dây.

2. Tải tiêu thụ quá lớn: Sử dụng quá nhiều thiết bị công suất cao vượt ngưỡng thiết kế.

3. Điểm tiếp xúc kém: Đầu nối lỏng lẻo, bị oxy hóa làm tăng điện trở tại chỗ.

4. Hạ tầng điện lưới yếu: Nguồn cấp không đủ công suất đáp ứng phụ tải.

4. Công thức tính và bảng tra độ sụt áp

Để tính toán nhanh độ sụt áp trong thi công, kỹ thuật viên thường sử dụng công thức:

ΔU=K⋅IB⋅L\Delta U = K \cdot I_B \cdot LΔU=K⋅IB​⋅L

Trong đó:

• ΔU: Độ sụt áp (V)
• K: Hệ số sụt áp (tra bảng, phụ thuộc vào loại dây dẫn và hệ số công suất cosφ)
• I_B: Dòng điện cực đại của tải (A)
• L: Chiều dài dây dẫn (km)

Bảng tra hệ số sụt áp (K) tham khảo:

5. Phân loại sụt áp

5.1. Sụt áp trong dòng điện một chiều (DC)

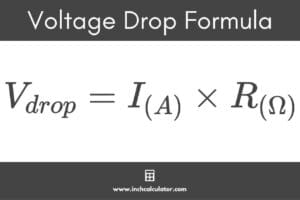

Độ sụt áp trên đường dây chủ yếu do điện trở (R) của dây dẫn gây ra. Theo định luật Ohm:

5.2. Sụt áp trong dòng điện xoay chiều (AC)

Trong hệ thống xoay chiều, việc tính sụt áp phức tạp hơn do sự xuất hiện của trở kháng (Z), bao gồm điện trở (R) và điện kháng (X):

$E=I\cdot Z$

Trong đó:

• E: Điện áp (V)
• I: Dòng điện (A)
• Z: Trở kháng tổng (Ω), với:
  • Z = \sqrt{R^2 + X^2}

6. Giải pháp khắc phục sụt áp hiệu quả nhất

6.1. Tối ưu hạ tầng dây dẫn

• Sử dụng dây dẫn có tiết diện lớn hơn (ví dụ: nâng từ $4.0mm^2$ lên $6.0mm^2$).

• Rút ngắn khoảng cách từ nguồn đến tải nếu có thể.

• Ưu tiên dây đồng nguyên chất để có điện trở suất thấp.

6.2. Cải thiện chất lượng tiếp xúc

• Sử dụng đầu cốt (cos) chuẩn, siết chặt các điểm nối tại tủ điện và cầu dao.

• Kiểm tra định kỳ để tránh tình trạng oxy hóa mối nối.

6.3. Sử dụng máy phát điện dự phòng công suất lớn

Khi điện lưới quá yếu hoặc sụt áp không thể khắc phục bằng dây dẫn, lắp đặt máy phát điện là giải pháp tối ưu.

Dianyo Powergen cung cấp các dòng máy phát điện nhập khẩu chính hãng (Cummins, Mitsubishi, Dianyo) từ 20kVA – 3000kVA.

• Tích hợp bộ tự động điều chỉnh điện áp AVR giúp điện áp đầu ra luôn ổn định $\pm 0.5\%$.

• Hệ thống tủ ATS giúp chuyển nguồn tức thì khi điện lưới sụt áp dưới ngưỡng an toàn, bảo vệ dây chuyền sản xuất 24/7.

Kết luận: Sụt áp là hiện tượng không thể tránh khỏi hoàn toàn nhưng có thể kiểm soát nếu được tính toán đúng ngay từ khâu thiết kế.
