Trong kỷ nguyên công nghiệp 4.0, chỉ vài phút gián đoạn nguồn điện cũng có thể gây thiệt hại hàng tỷ đồng cho các dây chuyền sản xuất, trung tâm dữ liệu hay bệnh viện. Tủ ATS (Automatic Transfer Switch) chính là “bộ não” điều phối, đảm bảo hệ thống điện luôn thông suốt bằng cách tự động hóa quá trình chuyển đổi giữa nguồn điện lưới và máy phát điện dự phòng.
ATS (Automatic Transfer Switch) là thiết bị chuyển mạch nguồn tự động. Chức năng cốt lõi của ATS là giám sát nguồn điện chính (điện lưới) và ngay lập tức kích hoạt nguồn dự phòng (máy phát điện) khi nguồn chính gặp sự cố (mất điện, mất pha, sụt áp hoặc lệch tần số). Khi điện lưới ổn định trở lại, ATS sẽ tự động chuyển tải ngược lại nguồn chính và ra lệnh dừng máy phát.

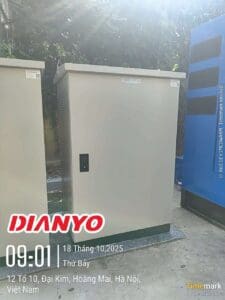

Ảnh minh họa
Một tủ ATS tiêu chuẩn công nghiệp (như các dòng tủ dùng cho máy phát điện Dianyo, Cummins hay Mitsubishi) bao gồm các thành phần chủ chốt sau:
Bộ chuyển mạch (Switching Device): Có thể là Contactor, MCCB hoặc ACB tùy theo công suất tải. Đây là bộ phận thực hiện việc đóng ngắt dòng điện.
Bộ điều khiển ATS (ATS Controller): Trung tâm xử lý logic. Nó tiếp nhận tín hiệu từ cảm biến để ra lệnh đóng/ngắt hoặc đề nổ máy phát.
Hệ thống cảm biến: Giám sát điện áp ($U$), tần số ($f$) và thứ tự pha của cả hai nguồn.
Hệ thống khóa liên động (Interlock): Gồm liên động cơ khí và liên động điện. Đây là tính năng an toàn bắt buộc để đảm bảo hai nguồn điện không bao giờ “đấu đầu” nhau, tránh cháy nổ nghiêm trọng.
Phụ kiện bổ trợ: Relay trung gian, bộ sạc ắc quy tự động, màn hình hiển thị thông số và vỏ tủ điện đạt tiêu chuẩn IP43 hoặc IP55 (chống bụi và nước).
Quá trình chuyển đổi nguồn của ATS diễn ra theo một chu trình khép kín và cực kỳ chính xác:
Giám sát: ATS liên tục đo lường thông số điện lưới.
Phát hiện sự cố: Khi điện lưới gặp vấn đề (ví dụ áp giảm quá 20% hoặc mất hẳn), bộ điều khiển sẽ bắt đầu đếm thời gian trễ (để tránh các sự cố sụt áp nhất thời).
Kích hoạt dự phòng: ATS gửi tín hiệu “Remote Start” đến bảng điều khiển máy phát điện.
Chuyển tải: Sau khi máy phát đạt tốc độ định mức và điện áp ổn định, ATS ngắt nguồn lưới và đóng nguồn máy phát vào hệ thống tải.
Phục hồi: Khi điện lưới có lại và ổn định trong một khoảng thời gian thiết lập (thường là 2-5 phút), ATS chuyển tải về nguồn lưới, sau đó cho máy phát chạy làm mát (Cooling) rồi mới dừng hẳn.
| Loại ATS | Đặc điểm kỹ thuật | Ứng dụng tối ưu |
| ATS dùng Contactor | Chuyển mạch nhanh, giá thành rẻ. | Văn phòng, tòa nhà, hộ gia đình. |
| ATS dùng MCCB/ACB | Chịu dòng tải lớn, có bảo vệ quá tải/ngắn mạch. | Nhà xưởng, khu công nghiệp lớn. |
| Static Transfer Switch (STS) | Chuyển mạch bằng linh kiện bán dẫn (tốc độ ms). | Trung tâm dữ liệu (Data Center), y tế. |
| ATS hợp bộ (Compact) | Thiết kế tích hợp sẵn, độ tin cậy cực cao. | Các tổ máy phát điện nhập khẩu nguyên chiếc. |
Để chọn được hệ thống ATS phù hợp, chuyên gia tại Trung Điện Hà Nội khuyến nghị bạn dựa trên 3 yếu tố:
Phù hợp công suất: Dòng định mức của ATS phải lớn hơn hoặc bằng dòng điện tối đa của hệ thống tải. Ví dụ: Máy phát 250kVA cần tủ ATS có dòng định mức khoảng 400A.
Thời gian chuyển mạch: Đối với các thiết bị nhạy cảm, cần chọn loại ATS có thời gian chuyển đổi cực ngắn để không làm khởi động lại thiết bị (như máy chủ, máy xét nghiệm).
Môi trường lắp đặt: Nếu đặt ngoài trời, vỏ tủ phải được sơn tĩnh điện và đạt chuẩn IP65 để chống chịu thời tiết khắc nghiệt tại Việt Nam.
Với kinh nghiệm triển khai hàng ngàn dự án máy phát điện từ 20kVA đến 3125kVA, Trung Điện Hà Nội tự hào cung cấp các giải pháp tủ ATS thông minh, tích hợp giám sát từ xa qua điện thoại, giúp chủ đầu tư hoàn toàn yên tâm về an ninh năng lượng.
